SI2318CDS-T1-GE3场效应管参数-SI2318CDS-T1-GE3MOS管

一、产品特征

SI2318CDS-T1-GE3场效应管在电子元件行业占据显著的市场地位，其突显的技术特点获得了广泛的认可。作为一种高效的N沟MOS管，以其优异的导电阻和大功率处理量，成为很多电子设计方案的优选。具有30mΩ@10V、3.2A低导电阻和1.7W大功率承载力在电池管理、电池保护、电机驱动等领域起着重要作用。它凭借出色的性能和可靠的稳定，在电子元件市场中稳定了其关键地位。

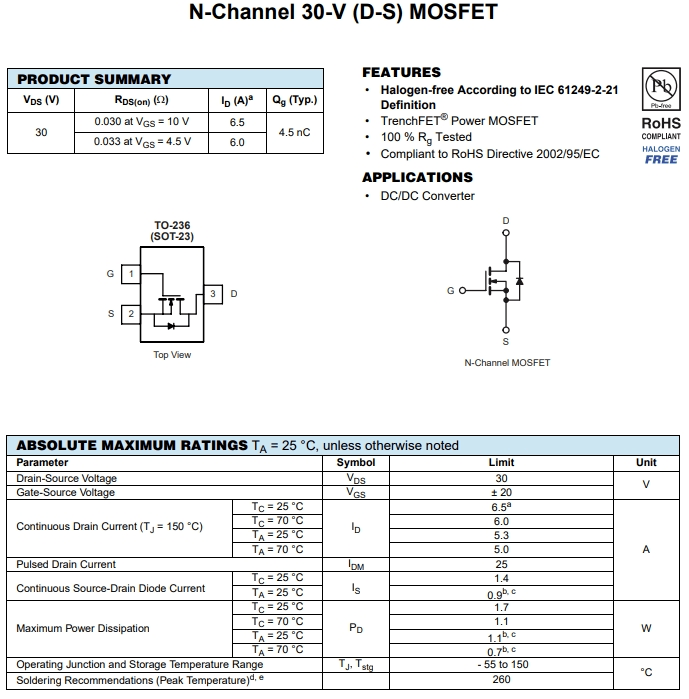

二、技术规格参数

SI2318CDS-T1-GE3场效应管拥有多种吸引人的技术规格。该装置的Vdss(漏源电压)为30V，向其提供了足够的工作电压范围。其ID(持续漏极电流)做到6.5A，这意味着它可以处理较大的电流，适用高需求的应用场景。其功率（Pd）为1.7W，与其它同类产品相比，它表明出其出色的功率承载力。最重要的性能参数之一是导通电阻RDS(on)，在10V、3.2A环境下仅有30mmΩ，表明这款MOS管在传输环境下可以大大降低能量损失，提升整体效率。

三、工作原理及应用

SI2318CDS-T1-GE3场效应管的工作原理是基于其N沟构造，根据调节门极电压来调整漏极和源极中间的电流流通。这种结构促进她在开关运用中发挥出色，同时保持节能型和高效率。独特是指，这类MOS管可以在较低的门极驱动电压下完成快速开关，这在电池供电和便携式设备中非常重要。

实际应用中，SI2318CDS-T1-GE3广泛用于电源管理系统、电池充电操作等多种电子电路，DC-DC转化器以及电机驱动系统。在这些应用中，它不仅提升了电源整体效率，并且有助于降低综合热耗。在便携式设备的电源管理模块中，一个典型的应用案例利用其高效化和低导电阻，高效地延长了设备的电池续航。

四、结论

总之，兆信半导体（MXsemi）的SI2318CDS-T1-GE3场效应管因其出色的技术特点，在电子元件领域中占据无可替代的地位。其高效、节能型、优质的技术参数，使之成为设计工程师和技术专家的首选。从技术标准到实践应用，在提升电子产品性能层面显现出巨大的潜力。SI2318CDS-T1-GE3是促进工业应用和消费电子产品创新与品质的关键构成部分。

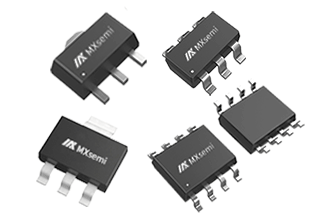

兆信半导体（MXsemi）专注于高品质电子元器件的制造，包括二极管、三极管、MOS管、ESD管、LDO管等。兆信工厂直销的模式能为客户节省高达20%的成本，产品已被上万家电路及电器制造企业信赖使用。
